NX-5200K2
VHF NEXEDGE/P25 с GPS аналоговая/цифровая портативная радиостанция базовая модель c дисплеем и полной клавиатурой
Основные характеристики
- Многорежимный – цифровой радиоинтерфейс NEXEDGE NXDN и аналоговый FM
- P25 Conventional/P25 Trunking Phase 1 & 2 через лицензионный ключ
- Встроенный GPS-модуль и антенна
- Встроенный Bluetooth версии 4.0
- Очень большая емкость каналов (1024 канала/128 зон) с возможностью расширения до 4000 каналов с помощью лицензионного ключа
- Датчик движения/функция «Человек упал»
- Встроенное 56-битное шифрование DES (с возможностью обновления до стандарта AES)
- Слот для карты MicroSD
- Настоящий USB-порт
- Водонепроницаемость IP67/IP68. Сертификация MIL-STD 810G
- DMR Tier 2 Conventional (требуется лицензия KWD-5300 CV)
- DMR Tier III Trunking (требуются лицензии KWD-5300CV и KWD-5301TR)
- 5-тоновый
Комплект поставки
| Радиостанция | NX-5200K2 |
| Зажим для ремня | да |
| Руководство по эксплуатации | да |
| Набор винтов | да |
Общие характеристики радиостанции
| 2-позиционный рычажный выключатель | да, программируемые позиции |
| Разноцветный индикатор | да, 7 цветов — жёлтый, фиолетовый, синий, голубой, красный, зелёный и белый |
|
2-тональная сигнализация2-тональная сигнализация
Традиционный протокол сигнализации, использующий формат «2-Tone» для кодирования и декодирования тонов. |
да |
|
5-тональная сигнализация (многоформатная)5-тональная сигнализация (многоформатная)
Эта функция открывает шумоподавитель только тогда, когда радиостанция принимает правильный формат 5-Tone. Трансиверы, которые не передают правильные тоны, не будут слышны. |
да |
|
Режим экономии заряда батареиРежим экономии заряда батареи
Отключает некоторые функции радио для экономии заряда батареи — автоматически включается при использовании. |
да |
|
Индикатор состояния батареиИндикатор состояния батареи
На дисплее радиоприёмника отображается уровень заряда батареи. |
да |
| Встроенный модуль Bluetooth | да, Bluetooth версии 4.0 встроен. Класс 2, класс устройства = телефон. Подключается к устройствам с профилем гарнитуры. |
|
Блокировка занятого каналаБлокировка занятого канала
При активации BCL вы не сможете мешать другим пользователем, которые могут использовать тот же канал, который вы выбрали. |
да |
|
Оповещение о вызовеОповещение о вызове
Функция оповещения о вызове предоставляет возможность использования «Рингтонов». |
да |
|
Буквенно-цифровой дисплейБуквенно-цифровой дисплей
Радиостанция оснащена более подробным буквенно-цифровым дисплеем, отображающим больше информации. |
да |
|
Компактная конструкцияКомпактная конструкцияа
Компактная конструкция для оптимального соотношения размера и удобства использования. |
да |
|
Работа в режиме передачи данныхРабота в режиме передачи данных
Радиостанция настроена как для работы в режиме передачи данных, так и для обычной голосовой связи. |
да |
|
Встроенный цифровой ANIВстроенный цифровой ANI
Встроенный цифровой АОН для мгновенной идентификации радиовызова. |
да |
|
Функция DTMFФункция DTMF
Функция DTMF (Dual Tone Multi Frequency) откроет шумоподавитель радиостанции только тогда, когда она получит код DTMF, который совпадает с кодом, запрограммированным в вашем приемнике. Обычно каждый трансивер программируется с уникальным кодом. |
да |
|
Простота в эксплуатации и использованияПростота в эксплуатации и использования
Разработан для простоты эксплуатации. |
да |
|
Встроенное сообщениеВстроенное сообщение
Возможность встроить сообщение о состоянии в выходной сигнал радиостанции. |
да |
|
Функция экстренного вызоваФункция экстренного вызова
Эту функцию можно использовать для экстренной сигнализации, чтобы послать сигнал о помощи заранее определенному человеку или группе людей. |
да |
|
Аварийная кнопкаАварийная кнопка
Аварийная клавиша на передней панели при активации оповещает диспетчера о персонале, находящемся в беде. Функция «тихого оповещения» незаметно отправит аварийный сигнал. |
да |
| Функция экстренного расширенного обнаружения движения | нет |
|
Улучшенный звук KenwoodУлучшенный звук Kenwood
Улучшенный звук Kenwood делает прослушивание более приятным. |
да |
|
Обновляемая прошивка FlashОбновляемая прошивка Flash
Флэш-память допускает обновления, поэтому расширенные наборы функций и изменения архитектуры системы можно выполнять в электронном виде, не открывая устройство. |
да |
|
FleetSyncFleetSync
“FleetSync” от Kenwood — это буквенно-цифровая двухсторонняя система цифровых сообщений и сигнализации с использованием FSK. Она может использоваться в частных или абонентских двухсторонних службах. Она предлагает цифровую идентификацию единиц флота, избирательный вызов, сообщения о состоянии и короткие/длинные текстовые сообщения для диспетчерских операций. Не все функции Fleetsync могут быть доступны на всех радиостанциях — обратитесь к своему дилеру за подробностями. |
да |
| Встроенный GPS | да |
|
Совместимость с GPSСовместимость с GPS
Радиоприёмник имеет разъём для подключения GPS-приёмников со стандартным выходом данных NMEA0183. |
да |
|
Клавиши с подсветкойКлавиши с подсветкой
Включает клавиши с подсветкой для лучшей работы в условиях низкой освещенности. |
да |
|
Kenwood ESN (электронный серийный номер)Kenwood ESN (электронный серийный номер)
Радиоприемник имеет уникальный фиксированный электронный серийный номер Kenwood, позволяющий идентифицировать радиоприемник в эфире. |
да |
|
Включение/выключение звукового сигнала клавишВключение/выключение звукового сигнала клавиш
Слышимый звуковой сигнал клавиши может быть включен или выключен. |
да |
|
Блокировка кнопокБлокировка кнопок
Эта функция используется для предотвращения любого случайного срабатывания приемопередатчика. |
да |
| Клавиши управления на передней панели | да, 3 клавиши управления плюс 4 функциональные клавиши плюс 4-позиционная клавиша |
|
Функция одинокий работникФункция одинокий работник
Эта функция обеспечивает дополнительный уровень безопасности для тех, кто работает удалённо, а также для тех, кто работает в опасных зонах. Пока кнопка регулярно нажимается, рация работает в обычном режиме; однако при отсутствии нажатия (программируется) раздаётся сигнал. Если пользователь не отвечает, устройство совершает экстренный вызов заранее определённому человеку или группе людей. |
да |
|
Предупреждение о низком заряде батареиПредупреждение о низком заряде батареи
Выдает предупреждение о низком заряде батареи в помощь оператору. |
да |
|
Транкинг LTRТранкинг LTR
Включает транкинг формата “Logic Trunked Radio”. Эта аналоговая система была впервые разработана в конце 1970-х годов компанией EF Johnson Company и используется до сих пор. |
да |
|
MDC-1200MDC-1200
Низкоскоростная система передачи данных MDC-1200 использует AFSK (звуковую частотную манипуляцию) со скоростью передачи данных 1200 бод. Тоны Mark/space имеют звуковую частоту 1200 Гц и 1800 Гц. Сигнализация MDC позволяет оператору/владельцу системы управлять различными функциями радиосистемы, оповещениями, сигнализацией и т. д. на предварительно запрограммированной основе. MDC-1200 — это система, не входящая в ЕС. |
да |
|
Настройка минимальной громкостиНастройка минимальной громкости
Минимальный уровень звука в радиостанции можно предварительно настроить. После этого его нельзя будет сделать тише этого уровня, чтобы не пропустить вызов. |
да |
|
Функция человек упалФункция человек упал
«Человек-упал» означает, что если радиостанция (и, следовательно, оператор) находится в горизонтальном положении в течение заданного периода времени, передаётся сигнал тревоги. |
да |
| Слот для карт Micro SD | да |
|
Кнопка монитораКнопка монитора
Временно отключает шумоподавление для прослушивания канала. |
да |
|
Функция множественного сканированияФункция множественного сканирования
Радиостанция может сканировать нужный сигнал в нескольких различных режимах, определяя различные параметры сигнала. |
да |
|
Тон, выбираемый операторомТон, выбираемый оператором
Вы можете изменить предустановленные тоны кодирования и декодирования сигналов для выбранного канала. |
да |
| Программирование и настройка ПК | да |
|
Сообщение при включении питанияСообщение при включении питания
При включении питания на дисплее отображается заранее запрограммированное слово/сообщение. |
да |
|
Идентификатор PTTИдентификатор PTT
Для мгновенной идентификации вызова и определения статуса чрезвычайной ситуации в целях безопасности персонала. |
да |
|
QT (CTCSS) / DQT (цифровой)QT (CTCSS) / DQT (цифровой)
QT (Аналоговый тихий разговор)/ DQT (Цифровой тихий разговор). Если канал настроен с кодом QT или DQT, шумоподавитель откроется только при получении вызова, содержащего соответствующий тон или код. |
да |
|
Разговор вокругРазговор вокруг
“Talk Around” — это прямой радиообмен, в отличие от передачи через ретранслятор. |
да |
|
Функция сканирования ответный разговорФункция сканирования ответный разговор
Функция «Talk Back» автоматически позволяет ответить на полученный вызов по нужному каналу в режиме сканирования. |
да |
|
Таймер тайм-аутаТаймер тайм-аута
Целью таймера тайм-аута является предотвращение использования канала любым абонентом в течение длительного периода времени. |
да |
|
Пароль на радиостанциюПароль на радиостанцию
На радиостанцию можно запрограммировать пароль, чтобы её не мог использовать неавторизованный оператор. |
да |
|
Скремблер инверсии голосаСкремблер инверсии голоса
Скремблер с инверсией голоса обеспечивает базовую защиту от случайного подслушивания. |
да |
|
Программирование и настройка с ПК с WindowsПрограммирование и настройка с ПК с Windows
Подключитесь к своему ПК для программирования и настройки Windows. |
да |
Особенности NEXEDGE
| Подробную информацию обо всех функциях NEXEDGE можно получить у вашего дилера Kenwood | да |
| Все групповые вызовы | да |
| Широковещательный вызов (режим транкинга) | да |
| Экстренный вызов | да |
| Мягкий режим Fail | да |
| Групповой вызов (режим транкинга) | да |
| Индивидуальный частный звонок (режим Транкинга) | да |
| Индивидуальный звонок | да |
| Режим транкинга сообщений | да |
| Стандартный NXDN включен в комплект поставки | да |
|
Разнос каналов NXDN Digital 12,5/6,25 кГцРазнос каналов NXDN Digital 12,5/6,25 кГц
NXDN — это цифровой протокол радиоинтерфейса, использующий 4-уровневую модуляцию FSK. Это система FDMA (Frequency Division Multiple Access). «NXDN®» — торговая марка Kenwood Corporation. |
да |
| В комплект входит скремблер NXDN | да |
| Псевдоним в эфире | да |
| Пейджинговый вызов | да |
| Идентификаторы приоритетных мониторов | да, 4 идентификатора |
|
Номера радиодоступа (RAN)Номера радиодоступа (RAN)
Цифровая система сигнализации, аналогичная по концепции аналоговой CTCSS/DQT |
да, 63 в обычном цифровом режиме |
| Удаленное добавление группы (режим транкинга) | да |
| Удаленный мониторинг | да |
| Временная блокировка / дистанционное отключение и проверка | да |
| Короткие и длинные cообщения данных | да |
| Статусные сообщения | да |
| Режим транкинговой передачи | да |
| Зоны | 128 |
Особенности DMR
| Вокодер AMBE + 2 | да |
| Прямой режим (P2P) | да, выбирается из новых или устаревших определений ETSI |
| DMR Tier II | да |
| DMR Tier III | да, – необязательно |
| Роуминг сайта DMR | да |
| Автоматический выбор слота DMR | да |
| Индивидуальный вызов с подтверждением | да |
| Однослотовая синхронизация данных | да |
| Архитектура системы TDMA с 2 слотами | да |
Характеристики P25
| Подробную информацию обо всех функциях P25 можно получить у вашего дилера Kenwood | да |
| Разнос каналов 12,5 кГц | да |
| Модуль шифрования AES и DES | да |
| Все вызовы (обычный режим) | да |
| Улучшенный VoCoder AMBE+2 | да |
| Все групповые вызовы | да |
| Групповой вызов | да |
| Экстренный вызов | да |
| Индивидуальный звонок | да |
| Ограниченное сканирование разговорной группы | да, в режиме транкинга |
|
Код доступа к сети (NAC)Код доступа к сети (NAC)
NAC — это функция в приемопередатчиках P25, которая работает аналогично QT/DQT; шумоподавление включается только при получении правильного NAC. |
да |
| Перекодировка по воздуху | да |
| Пейджинговый вызов | да, в режиме транкинга |
| P25 Цифровая конвенциональная операция | да |
| Опция цифрового транкинга P25 | да, P25 Фаза 1, P25 Фаза 2 |
| Приоритетное сканирование | да, в обычном режиме. Приоритетное сканирование монитора в транковом режиме. |
| Блокировка/снятие блокировки радио | да |
| Удаленный мониторинг / Проверка | да |
| Сканировать | да, одиночное сканирование, сканирование по списку. |
| Телефонный звонок | да, в режиме транкинга |
Параметры
|
Выбор дополнительных аккумуляторных блоковВыбор дополнительных аккумуляторных блоков
Выбор дополнительных аккумуляторных блоков с разной ёмкостью, напряжением и/или химическим составом (в зависимости от модели). |
да |
| Выбор дополнительных микрофонов | да |
| Внутренняя плата шифрования | да, 256-битное шифрование голоса AES, 128-битная аутентификация радиосвязи (не сертифицировано NIST) |
|
Микрофон-динамик MIL-SPEC.с программируемым управлением.Микрофон-динамик MIL-SPEC.с программируемым управлением.
Динамик-микрофон. с программируемыми элементами управления, изготовленный в соответствии со стандартами защиты окружающей среды MIL-SPEC. |
да |
|
Голосовое руководство и хранилищеГолосовое руководство и хранилище
Блок голосового управления и хранения данных может записывать звук, а также озвучивать частоты и другие рабочие параметры (см. инструкцию к радиоприемнику для ознакомления с доступными функциями). |
да |
Применимые стандарты
|
IP54IP54
«IP» — это общепринятое сокращение от международного стандарта IEC 60529, который определяет устойчивость изделия к проникновению (или «впитыванию») различных вредных веществ из окружающей среды. Стандарт IP-54 распространяется на пыль, а также на брызги воды. Таким образом, радиоустройства Kenwood с рейтингом IP-54 соответствуют этому высокому стандарту защиты от факторов, с которыми можно столкнуться при обычном использовании. |
да |
|
IP55IP55
«IP» — это общепринятое сокращение от международного стандарта IEC 60529, который определяет устойчивость изделия к проникновению (или «влагозащищённость») различных опасных факторов окружающей среды. Стандарт IP-55 предусматривает защиту от пыли, а также от струй воды низкого давления с любого направления (часто называется защитой от «ливня»). Таким образом, радиоустройства Kenwood с маркировкой IP-55 соответствуют этому высокому стандарту защиты от факторов, с которыми можно столкнуться при обычном использовании. |
да |
|
IP67IP67
«IP» — это общепринятое сокращение от международного стандарта IEC 60529, который определяет устойчивость изделия к проникновению (или «вхождению») различных опасных факторов окружающей среды. |
да |
| IP68 | да |
|
MIL-STD 810 C/D/E/F/GMIL-STD 810 C/D/E/F/G
Это группа стандартов, разработанных Командованием по испытаниям и исследованиям армии США. Изначально они были созданы для регулирования контроля качества и пригодности к использованию предметов, используемых американскими военными, но теперь они также широко применяются для гражданской продукции, поскольку признаны во всём мире. Существует множество отдельных факторов, которые можно оценить. Компания Kenwood в основном занимается стандартами MIL-STD в отношении окружающей среды, такими как температура/температурные перепады, солевой туман, вибрация, дождь и т. д. |
да |
Технические характеристики
| Диапазон частот | 136 – 174 МГц |
| Количество каналов | 1024 |
| Группы обсуждения | да |
| Разброс частот каналов | 38 МГц |
| Разнос каналов – Аналоговый – Широкий/Широкий/Средний/Средний/Узкий | Да, 30 кГц/25 кГц/20 кГц/15 кГц/12,5 кГц |
| Разнос каналов – цифровой – широкий/узкий | 12,5 кГц/6,25 кГц |
| Время автономной работы | С KNB-L1: 5-5-90 = 10 часов/10-10-80 = 6,5 часов С KNB-L2: 5-5-90 = 12,5 часов/10-10-80 = 8,5 часов С KNB-L3: 5-5-90 = 17 часов/10-10-80 = 11 часов |
| Стабильность частоты | ± 2 ppm (от -30 °C до +60 °C) |
| Диапазон рабочих температур | От -30 °C до + 60 °C |
| Рабочее напряжение | 7,5 В постоянного тока ± 20% |
| Размеры | С KNB-L1: 58,0 x 138,9 x 36,5 мм С KNB-L2: 58,0 x 138,9 x 39,5 мм С KNB-L3: 58,0 x 138,9 x 44,9 мм С KNB-N4: 58,0 x 166,4 x 45,2 мм – Выступы не включены – |
| Вес (нетто) | С KNB-L1: 382 г С KNB-L2: 406 г С KNB-L3: 449 г С KNB-N4: 579 г |
Приемник
| Селективность по соседнему каналу (аналоговый) | 73 дБ на частоте 25 кГц 67 дБ на частоте 12,5 кГц |
| Аудиовыход | 500 мВт с искажениями менее 3%.Сопротивление 8 Ом |
| Интермодуляция (аналоговая) | 73 дБ |
| Чувствительность (аналоговая) – EIA 12 дБ SINAD | 0,25 мкВ |
| Чувствительность (цифровая) | NXDN: 12,5 кГц = 0,25 мкВ при 3% BER 6,25 кГц = 0,20 мкВ при 3% BER P25: 0,25 мкВ при 5% BER 0,40 мкВ при 1% BER |
| Отклонение ложного ответа (Аналог) | 80 дБ |
Передатчик
| Выходная мощность ВЧ (высокая/низкая) | 5 W / 1 W |
| FM-шум (EIA) | Аналог: 45 дБ на частоте 25 кГц 40 дБ на частоте 12,5 кГц |
| Искажение модуляции | Менее 2% |
| Паразитные сигналы и гармоники | -70 дБ |

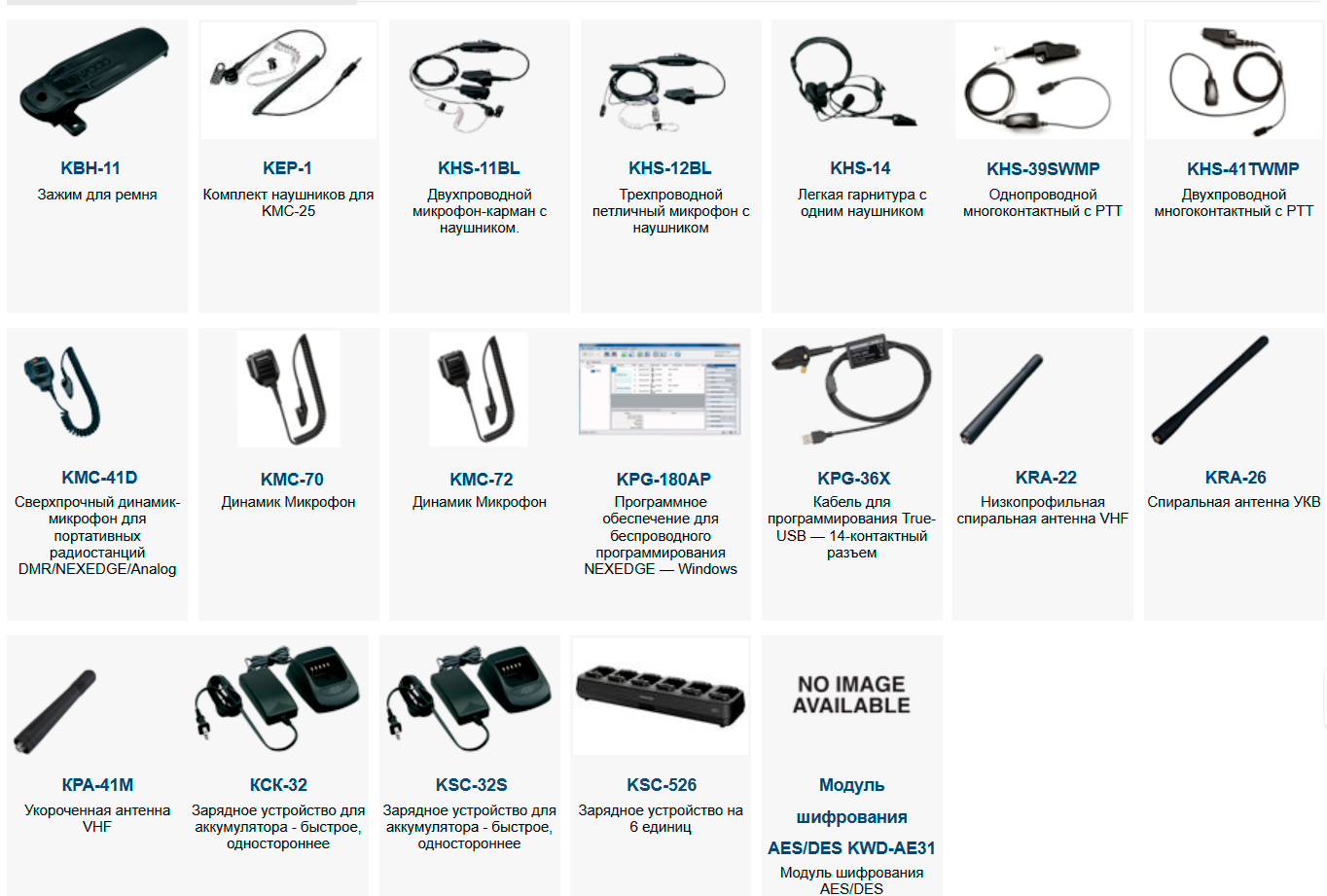

Аксессуары
