NX-5600H
Цифровой передатчик-приёмник VHF низкого диапазона

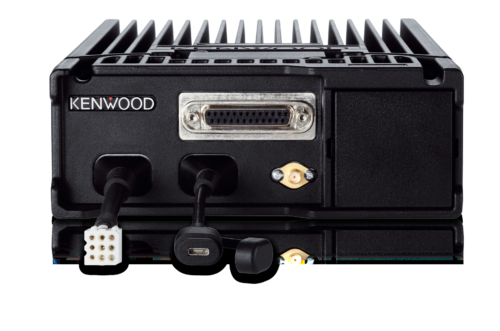

NX-5600HB — это мобильная радиостанция мощностью 110 Вт, поддерживающая цифровой протокол NXDN и аналоговый FM для смешанного режима работы. Этот высокомощный передатчик диапазона VHF Low Band оснащён Bluetooth®, GPS и слотом для карты памяти. Для работы требуется одна из нескольких опциональных выносных панелей управления, каждая из которых предлагает интуитивно понятное управление для удобства использования. Универсальная модель NX-5600HB может быть объединена с другими передатчиками и несколькими выносными панелями управления для создания радиосистемы, адаптированной под ваши конкретные потребности, благодаря широкому выбору аксессуаров.
*Обратите внимание, что мобильная серия NX-5600HB поддерживает только цифровой протокол NXDN с обычной сетевой конфигурацией (CAI) на 12,5 кГц; протоколы P25, DMR, транкинговые режимы NXDN и режим с шириной канала 6,25 кГц не поддерживаются.
Основные характеристики
Диапазон VHF Low Band: 39 МГц — 50 МГц
Выходная мощность RF: от 110 Вт до 25 Вт
Многочастотная конфигурация: VHF Low Band / VHF High Band, UHF / 700 и 800 МГц комбинация
Смешанный цифровой и аналоговый FM-режим: позволяет плавную миграцию
Разнообразие дополнительных выносных панелей управления:
- Только дистанционное управление для NX-5600HB
- Возможность подключения двух панелей управления и поддержка многочастотных (Multi RF deck) конфигураций
- Удобное управление и многострочная текстовая информация на панелях
Максимальная ёмкость: 4,000 каналов на радиостанцию, 512 каналов на зону, 128 зон
Встроенный GPS-приемник: для эффективного управления автопарком
Встроенный Bluetooth 4.0: для работы без рук (hands-free)
USB Micro-разъём: (до 12 Мбит/с)
- Программирование через ПК и доступ к внутренней microSD (требуется драйвер для ПК)
Знаменитое качество звука KENWOOD: с активным шумоподавлением (DSP для подавления фонового шума)
Слот для карт памяти microSD/microSDHC: (до 2 ГБ / 32 ГБ) для расширения памяти для “Голоса и Данных”
Разъёмы DB-25 и Molex 9-pin: для аксессуаров
Аудиовыход: 12 Вт
Защита: IP54/55 и соответствие стандартам MIL-STD-810 C/D/E/F/G
Цифровой режим — NXDN®
- Обычный режим NXDN
- Встроенное шифрование DES 56-бит
- Опциональное шифрование AES 256-бит
- Улучшенный вокодер AMBE+2™
- Over-the-Air Alias — передача позывного по эфиру
- Over-the-Air Programming — программирование по эфиру
- Пейджинговый вызов (Paging Call)
- Экстренный вызов (Emergency Call)
- Групповой вызов (All Group Call)
- Отправка статусных сообщений (Status Messaging)
- Удалённая блокировка/деактивация (Remote Stun / Kill)
- Удалённая проверка состояния (Remote Check)
- Короткие и длинные текстовые сообщения (Short & Long Data Messages)
- Встроенный цифровой скремблер NXDN (NXDN Digital Scrambler Included)
Аналоговые FM-режим
- Аналоговый FM-режим (Conventional Operation)
- FleetSync® I / II: PTT ID ANI / Отображение Caller ID, Избирательный / Групповой вызов, Экстренный статус / Текстовые сообщения
- MDC-1200: PTT ID ANI / Отображение Caller ID, Экстренный вызов, Проверка радиостанции / Блокировка
- QT / DQT и Двухтональный вызов (Two-Tone)
- Встроенный голосовой инверсный скремблер
- Подавитель шума (Noise Blanker)
Множественные конфигурации:
Мобильная серия NX-5000 позволяет пользователям создавать различные конфигурации для удовлетворения различных требований, комбинируя разные опции. Некоторые стандартные конфигурации:
- Одна удалённая контрольная панель × Один RF-блок
- Две удалённые контрольные панели × Один RF-блок
- Две удалённые контрольные панели × Несколько RF-блоков

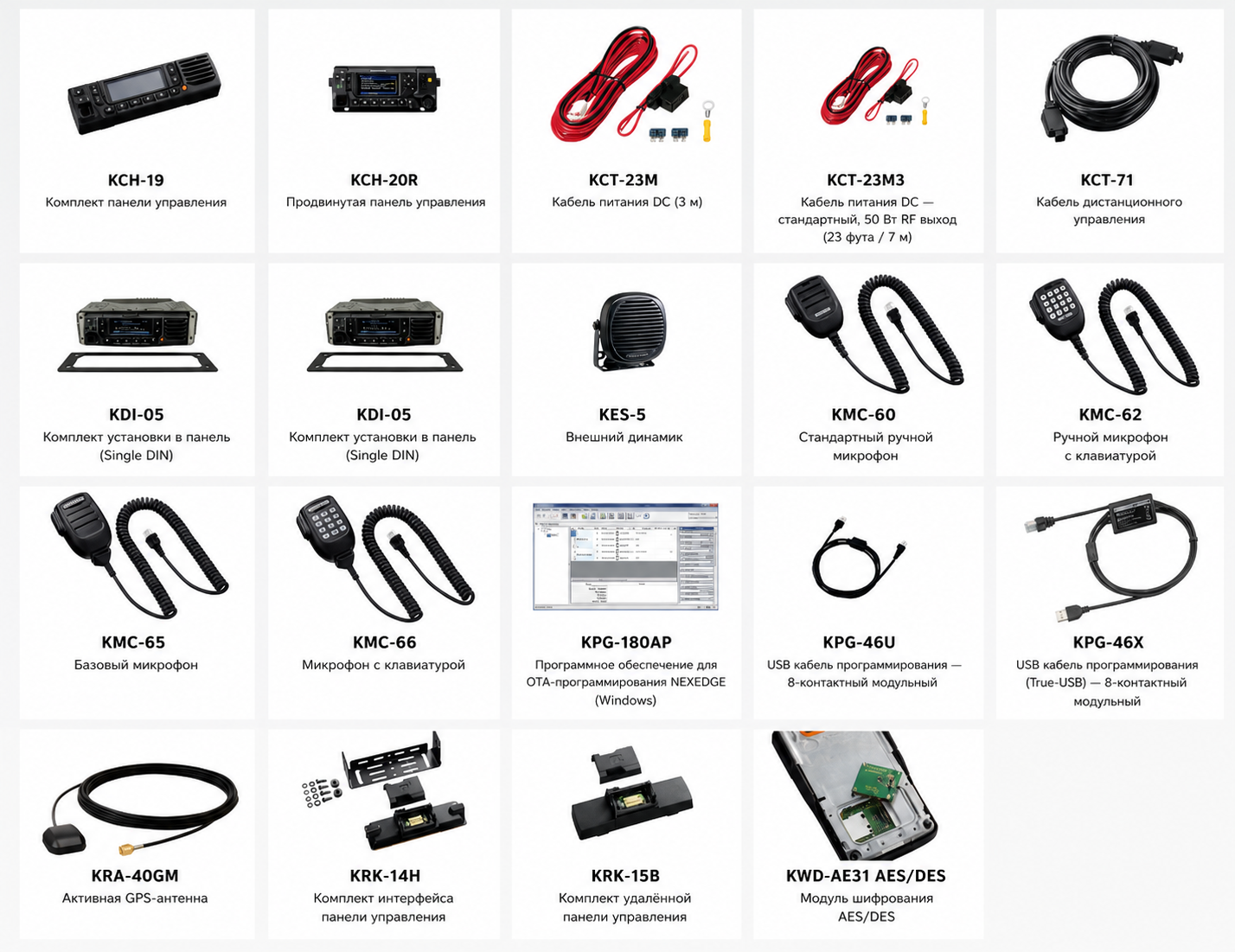

Доступны и другие комбинации. Обратитесь к вашему местному дилеру KENWOOD для получения дополнительной информации.
Технические характеристики
| Частотный диапазон | 39 – 50 MHz |
| Максимальное количество каналов | 1024 (с возможностью увеличения до 4000 через лицнзию) |
| Количество зон | 128 |
| Максимальное количество каналов | 512 |
| Разнос каналов | |
| Аналог | 20 kHz |
| Цифровой | 12.5 kHz |
| Источник питания | 13.4 V DC ±15 % |
| Потребления тока | |
| Ожидание | 1.3 A |
| RX | 3.3 A |
| TX | 28 A |
| Рабочая температура | -22°F to +140°F (-30°C to +60°C) |
| Стабильность частоты | ±0.5 ppm |
| Размеры | 7.01 x 2.56 x 13.84 in. |
| Радио с пультом управления | (178 x 65 x 351.5 mm.) |
| Вес (нетто) | 12.1 lbs (5.5 kg) |
| Радио с пультом управления | |
| FCC ID | K44499100 |
| IC Certification | 282F-499100 |
| Аналоговые измерения выполнены в соответствии с TIA 603, а цифровые измерения NXDN — в соответствии с тестом на соответствие NXDN. Технические характеристики могут быть изменены без уведомления в связи с развитием технологий. |
|
Приемник
| Чувствительность | |
| Аналог 20kHz (12dB SINAD) | 0.25 jV |
| NXDN®12.5 kHz Digital (3% BER) | 0.25 jV |
| Чувствительность | 71 dB |
| Аналог | |
| Аналог @ 25kHz | 81 dB |
| Интермодуляция | 80 dB |
| Отклонение ложного ответа (Аналог) | 90 dB |
| Искажение звука | 3% |
| Выходная мощность ВЧ | 12 W/4 Q (пульт дистанционного управления: 3 W/4 Q) |
Передатчик
| Выходная мощность ВЧ | 110 to 25 W (110 / 70 / 25 W) |
| Побочные излучения | -80 dB |
| Шум и гул FM | 55 dB |
| Искажение звука | 2% |
| Обозначение излучения Аналоговый Цифровой |
16K0F3E8K30F1E, 8K30F1D, 8K30F7W |
| Словесный знак и логотипы Bluetooth являются зарегистрированными товарными знаками, принадлежащими Bluetooth SIG, Inc. SD и microSD являются товарными знаками SD-3C, LLC в США и/или других странах. AMBE+2™ является товарным знаком Digital Voice Systems Inc. NXDN® является зарегистрированным товарным знаком JVCKENWOOD Corporation и Icom Inc. NEXEDGE® и FleetSync® являются зарегистрированными товарными знаками JVCKENWOOD Corporation. Все другие товарные знаки являются собственностью их соответствующих владельцев. |
|
MIL-STD & IP
| MIL Standard | MIL 810C | MIL 810D | MIL 8I0E | MIL 8I0F | MIL 810G |
| Низкое давление | 500.1/ I | 500.2/ I, II | 500.3/ I, II | 500.4/ I, II | 500.5/ I, II |
| Высокая температура | 501.1/ I, II | 501.2/ I, II | 50I.3/ I, II | 50I.4/ I, II | 50I.5/ I, II |
| Низкая температура | 502.1/ I | 502.2/ I, II | 502.3/ I, II | 502.4/ I, II | 502.5/ I, II |
| Температурный шок | 503.1/ I | 503.2/ I | 503.3/ I | 503.4/ I, II | 503.5/ I |
| Солнечное излучение | 505.1/ I | 505.2/ I | 505.3/ I | 505.4/ I | 505.5/ I |
| Дождь | 506.1/ I, II | 506.2/ I, II | 506.3/ I, II | 506.4/ I, III | 506.5/ I, III |
| Влажность | 507.1/ I, II | 507.2/ II, III | 507.3/ II, III | 507.4 | 507.5/ II |
| Соленый туман | 509.1/ I | 509.2/ I | 509.3/ I | 509.4 | 509.5 |
| Пыль | 510.1/ I | 510.2/ I | 5I0.3/ I | 5I0.4/ I, III | 5I0.5/ I |
| Вибрация | 514.2/ VIII, X | 514.3/ I | 5I4.4/ I | 5I4.5/ I | 5I4.6/ I |
| Шок | 516.2/ I, II, V | 516.3/ I, IV, V | 5I6.4/ I, IV, V | 5I6.5/ I, IV, V | 5I6.6/ I, IV, V |
| Международный стандарт P rotectran | |||||
| Защита от пыли и воды | IP54/55*3 | ||||
| *Необходимо подключить 2 соответствующих микрофона и закрыть все дополнительные разъемы. | |||||
| *3 IP54: Вч-панель мобильной радиостанции; IP55: Пульт дистанционного управления мобильной радиостанции. | |||||
